大径スパイラルパイプ

Shuchen の大口径スパイラルパイプは、GB/T9711 や API 5L などの国内および国際規格に厳密に従って製造されており、安定した信頼性の高い性能を確保するための包括的な品質検査と技術サポートが提供されています。

シュンチェンは長年にわたり、一貫した製品品質、柔軟な仕様のカスタマイズ、効率的な物流システムを通じて、多くのエンジニアリングクライアントの信頼を獲得してきました。大口径スパイラルパイプの調達、スパイラル溶接パイプの価格の問い合わせ、信頼できる鋼管サプライヤーやエンジニアリングパイプメーカーの検索など、Shunchen は製品の選択からカスタム生産から納品までのワンストップサービスを提供し、プロジェクトの効率的、安全、確実な運営を支援します。

製品の定義

大径スパイラル管（大口径スパイラル溶接管とも呼ばれます）は、高品質の熱間圧延帯鋼板を芯材として製造されたスパイラルシーム鋼管の一種です。室温で冷間押出成形により成形され、自動ダブルワイヤ両面サブマージアーク溶接プロセスを使用して溶接されます。コアの定義基準は外径 ≥ 711mm (呼び径 DN700 以上に相当) です。エンジニアリング要件に応じて、最大 3620 mm の外径またはさらに大きな仕様にカスタマイズできます。耐荷重性能と搬送性能を兼ね備えた複合タイプのスチール製品です。その中核機能は、大量の流体（水、油、ガス、下水など）の長距離かつ高安定輸送を実現することであり、複雑な作業条件や過酷な環境に適応し、大規模プロジェクトの構造支持コンポーネントとしても機能します。独自のスパイラル構造設計により、大口径パイプ材料の効率的な生産と安定した適用における業界のギャップを埋め、さまざまなインフラストラクチャおよび産業シナリオで広く使用されています。

簡単に言えば、大口径スパイラルパイプは「大規模プロジェクトにおける輸送の大動脈+構造支持フレームワーク」です。さまざまな媒体を効率的に輸送し、大流量輸送の需要に応え、高圧、重荷重、および複雑な地質学的影響に耐えることができます。山、海岸、砂漠などのさまざまな複雑な建設環境に適しています。エネルギー、水利、都市、インフラをつなぐ中核となる基礎管材です。

主要なセールスポイント

大口径スパイラル チューブには、安全性、柔軟性、経済性、利便性、コンプライアンスなどの優れた主要な利点があります。溶接シームがスパイラル ラインに沿って均等に分布し、応力が均等に分散されます。 Q235B や X80 などの高品質のスチール基板や、3PE や FBE などの防食処理と組み合わせられています。耐圧性と施工性に優れ、安全性が高く、30年以上の耐久性があります。高圧、重荷重、強い腐食などの過酷な使用条件に適しています。外径711mm～3620mm、肉厚6mm～60mm、単管長さ6m～18mと仕様が豊富で柔軟なカスタマイズが可能です。非常に高い適応性を備え、エンジニアリング媒体、圧力グレード、建設環境に基づいて特定の材料やプロセスに合わせて調整できます。転造による連続生産と自動サブマージアーク溶接技術を採用し、高い生産効率を実現します。同径の継目無鋼管に比べて価格が20～30％安く、施工も容易で総事業費を大幅に削減できます。パイプ材は靭性に優れており、山や海岸などの複雑な地形に適応する冷間曲げ加工が可能です。標準化された溶接インターフェースは、良好なシール性能、高い施工効率、および低い難易度を備えています。製造プロセス全体は、GB/T9711 や API 5L などの国内および国際規格に従っています。原材料から最終製品に至るまで、完全なプロセス管理が実装され、複数のテストにより品質コンプライアンスが保証され、完全な認定証明書とテストレポートが提供され、さまざまな主要プロジェクトのニーズを完全に満たします。

技術仕様

このコアは、GB/T9711-2017「石油・天然ガス産業用パイプライン輸送鋼管」、GB/T 3091-2015「低圧流体輸送用溶接鋼管」、API 5L、SY/T5037などの規格に準拠しています。通常の仕様は次のとおりで、必要に応じて特別仕様をカスタマイズできます。

1. コアサイズ仕様

2. 材質仕様

3. 圧力定格

圧力計算は GB50251 規格に従い、Barlow の公式を使用します。 t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

その中で：

P —— 設計圧力

D —— パイプの外径

S —— 材料の降伏強度

E —— 溶接係数（スパイラル溶接管の場合は0.9）

応用分野と事例

大口径スパイラルチューブは、耐久性、柔軟な仕様、高い費用対効果を特長としており、エネルギー伝送、水利事業、都市建設、インフラ事業、工業生産などの5つの中核分野で幅広く応用されています。これらは、さまざまな主要プロジェクトや複雑なシナリオに適しています。以下に、シナリオの説明を添えて、フィールドと実際のケースを詳しく紹介します。

主要な応用分野

1.エネルギー伝送分野（コア応用シナリオ）

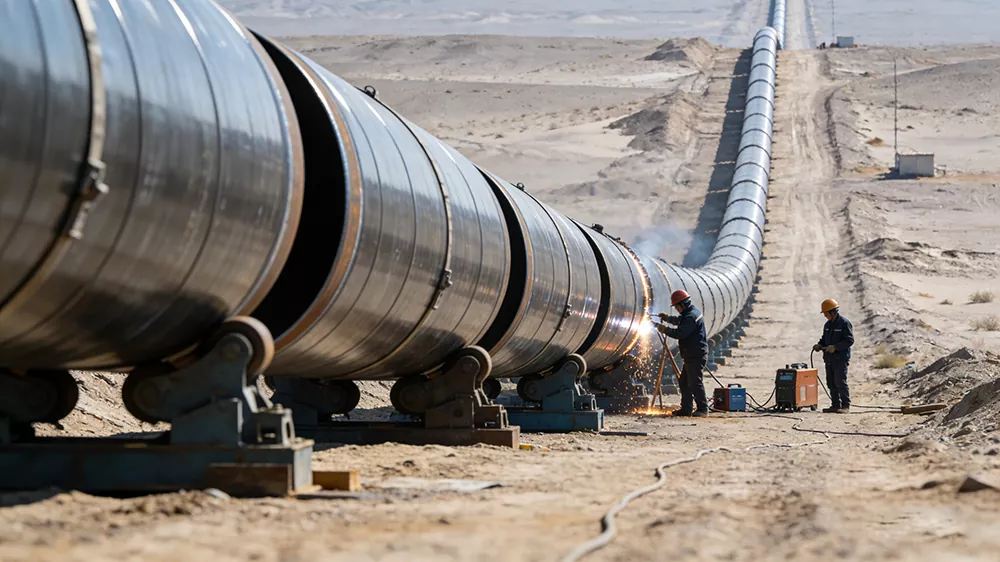

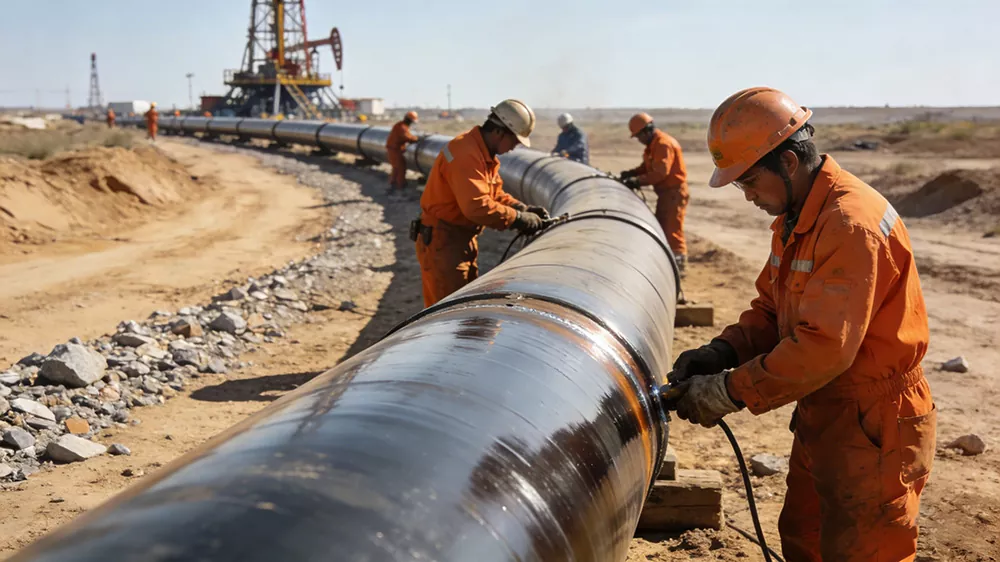

対応媒体：原油、天然ガス、精製油、炭層メタン、蒸気など。主な要件は、高圧、長距離、漏れのない輸送です。砂漠、高原、山などの複雑な地形に適しています。極端な温度差や地質沈下の影響にも耐えることができます。これはエネルギー伝達の「大動脈」であり、長距離パイプラインの建設に広く使用されています。輸送効率を効果的に向上させ、エネルギー損失を削減し、プロジェクト全体のコストを削減し、耐用年数を延長し、メンテナンス投資を削減します。 シーンの説明: ゴビ砂漠の長距離天然ガスパイプラインの建設現場では、大口径のスパイラルパイプの列が整然と配置され、作業員が溶接や接続作業を行っています。油田からの石油を輸送するパイプライン敷設現場では、パイプ材料の表面にハイエンドの防食技術が採用されており、油田の複雑な腐食環境に適しており、石油が漏れることなく輸送されます。

2. 水利工学分野

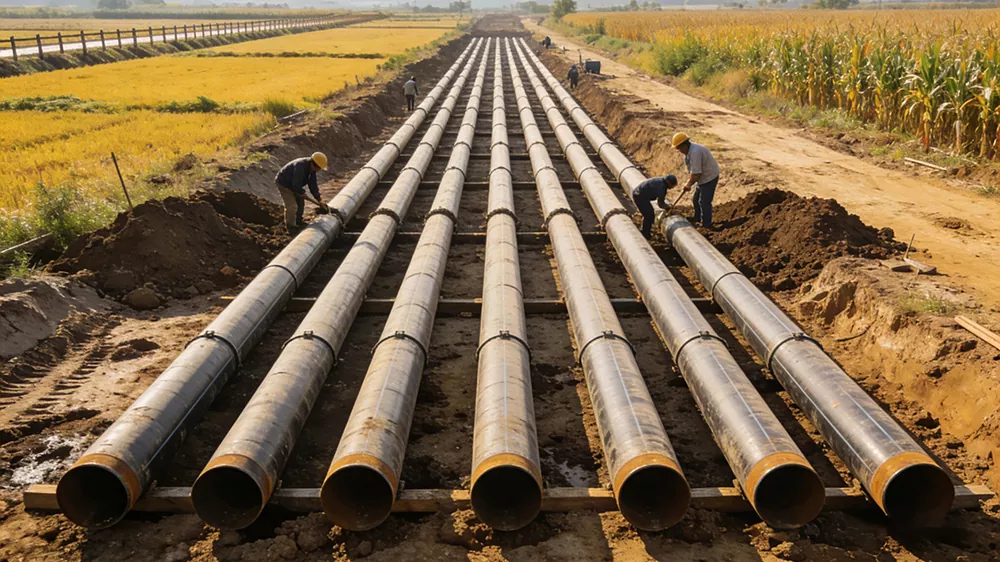

適用シナリオ: 大規模分水プロジェクト、導水プロジェクト、治水・排水プロジェクト、農地灌漑用幹線パイプライン、飲料水用給水プロジェクト、島しょ給水プロジェクトなど。主な要件は、高流量、耐食性、耐水圧です。河川敷や塩害地などの複雑な環境にも適応でき、水の浸食や地盤沈下に効果的に抵抗し、水資源の安定した送水と水保全プロジェクトの安全な運営を保証します。これらは、主要な国家水利プロジェクトにおいて重要な補助的な役割を果たしています。シーンの説明: 静海分水プロジェクトの建設現場では、大口径スパイラルパイプが幹線パイプラインの敷設に使用されています。パイプは河川や農地の中を通過し、作業員が界面のシール処理を行います。島上水道事業の現場では、海水浸食に耐え、島と本土の水資源の相互接続を実現するために、3PE防食技術を採用した大口径スパイラルパイプが使用されています。

典型的なケース

事例1：東西ガス送電支線プロジェクト（エネルギー輸送分野）

プロジェクトの要件: 砂漠や山岳地帯などの複雑な地形に適した長距離高圧天然ガスパイプラインを敷設する必要があります。パイプの材質は、耐圧グレードが 6.3 MPa 以上で、地盤沈下や腐食に耐性があり、パイプラインが長期間漏れなく動作するように迅速にバッチで供給できる必要があります。

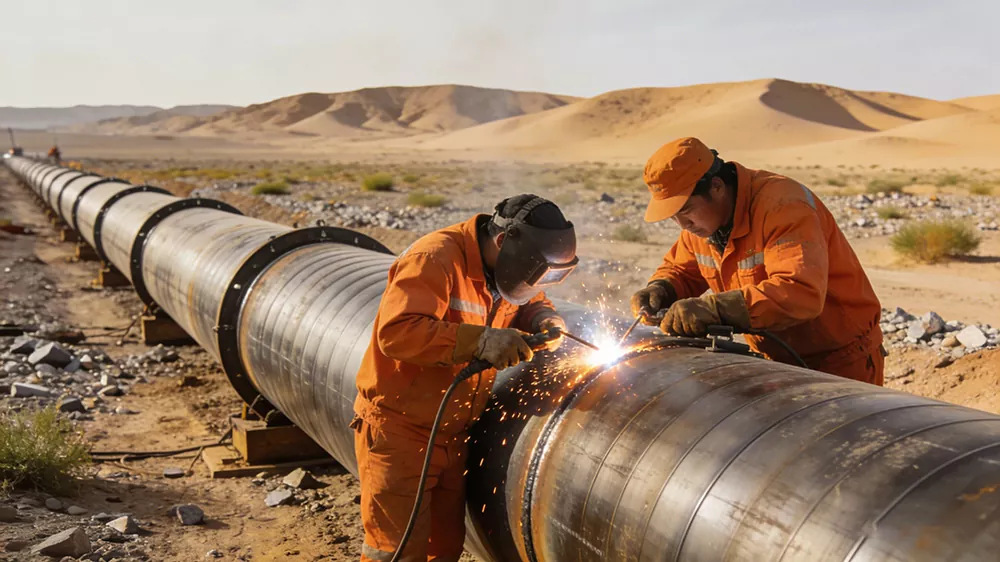

製品の用途: 外径 1220mm、肉厚 22mm の X80 鋼グレードの大径スパイラルパイプを選択しました。 3PE防食プロセス+陰極防食技術を採用しました。合計8,000トン以上が供給され、120キロメートル以上のパイプラインをカバーし、高圧輸送の要件を満たし、溶接部は超音波とX線の二重の非破壊検査を受け、100%の認定を受けました。シーン：

事例2：京淮分水プロジェクトの幹線パイプラインプロジェクト（水利工学分野）

プロジェクトの要件: 河川横断や農地敷設のシナリオに適した大規模な清水輸送を実現するには、大規模な分水幹線パイプラインが必要です。パイプの材質は、無毒で耐食性があり、呼び径 DN2000 の大きな直径を持っている必要があります。インターフェースの数を減らし、建設効率を向上させるには、カスタマイズされた 18 m の標準長さのパイプ材料が必要です。

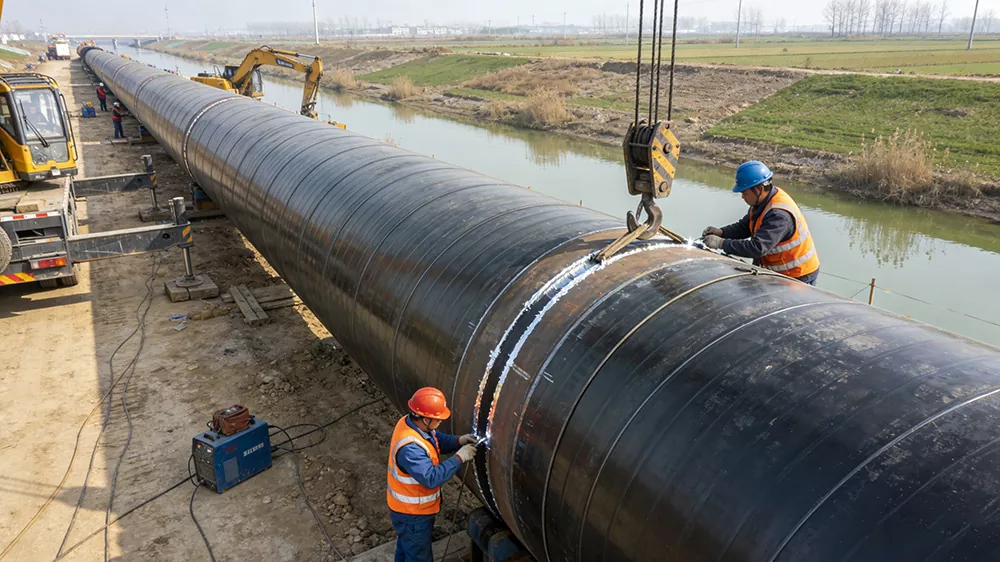

製品用途：外径2020mm、肉厚18mmの大径スパイラルパイプには材質Q345Bを選定してください。 IPN8710 飲料水グレードの防食プロセスが採用されており、飲料水の二次汚染を防ぎます。河川を越えたり農地に幹線パイプラインを敷設するために、カスタマイズされた 18 メートルの標準長さのパイプ材料が合計 5,000 トン以上提供されます。シーン:

梱包と発送

1. 包装規格（保護性と利便性を考慮し、大径・重量物に対応）

2. 納入仕様（効率性、安全性、コストを考慮し、大口径配管の輸送特性に合わせたもの）

（1）交通手段

（2）積載条件

積み込む前に、パイプの梱包が完全であることと防食コーティングの状態を確認してください。損傷がないことを確認した後、パイプを輸送キャリアにスムーズに持ち上げます。固定にはスチールワイヤーロープとゴムパッドを使用してください。スチール ワイヤ ロープを防食コーティングの上に巻き付けることは避けてください (絶縁にはゴム パッドを使用してください)。これは、吊り上げや輸送時の防食塗装の損傷や、パイプの潰れによる変形を防ぐためです。パイプをきれいに配置します。同じ仕様のパイプをグループ化します。混載による衝突被害を避けるため、長さ、厚さごとに並べ、別々に配置してください。パイプ内に異物が入らないように、エンドプラグがしっかりと密閉されていることを確認してください。

（3）供給サイクルと納期

（4）輸送保証とアフターサービス

輸送プロセス中、リアルタイム追跡が実行され、輸送の遅延やパイプの損傷を回避するために、パイプの輸送位置と状態がリアルタイムで提供されます。輸送中に梱包の破損、パイプの傷、変形等が発生した場合には、お客様の工事の進行に影響がないよう、速やかに再配送または現場修理にて対応させていただきます。長距離かつ複雑な道路状況の輸送においては、お客様の権利利益を総合的に保護するため、十分な貨物輸送保険に加入いたします。

引き渡しとアフターセールス：引き渡し完了後、専門的なパイプ保管に関する提案が提供されます（屋外での長時間の日光や雨への曝露の回避、鋭利な物体による傷を避けるための防食パイプ、地面との錆の接触を防ぐために保管時に底を高くするなど）。また、後で設置やテストに関連する質問がある場合は、技術者がすぐに連絡して回答できるように手配されます。

順城を選ぶメリット

耐圧性が強く、スパイラル溶接部の応力分布が均一で、耐変形性、耐ヘタリ性に優れています。高圧長距離輸送や複雑な地下環境に適しています。完全な仕様があり、大口径プロジェクトの要件を満たすために必要に応じてパイプの直径と肉厚をカスタマイズできます。両面サブマージアーク溶接を採用しており、溶接部が緻密でシール性が良く、溶接品質が安定しています。品質を保証するために、プロセス全体が非破壊検査によって保証されています。同径のシームレスパイプやストレートシームパイプに比べ、生産効率が高く、材質が堅牢でコストパフォーマンスが高くなります。 3PE やエポキシなどのさまざまな防食処理と組み合わせることができ、石油・ガス産業、都市産業、化学産業などのシナリオに適しており、耐用年数が長くなります。スキームの設計、生産のカスタマイズから物流流通、オンサイトの技術サポートに至るまで、サービスシステムが完全であり、全プロセスをフォローし、アフターサービスもタイムリーに提供し、プロジェクトの安定した運営を確実に保証します。

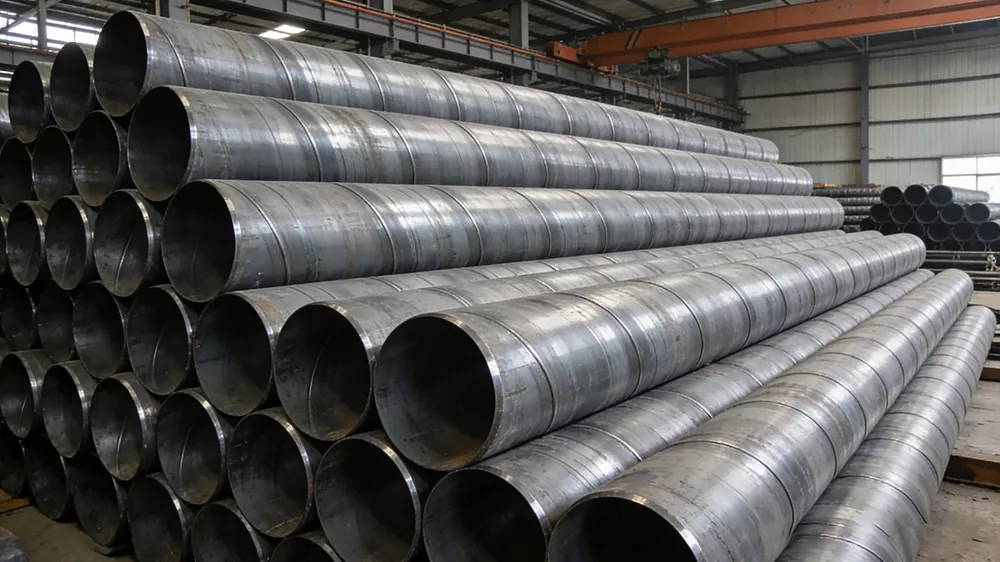

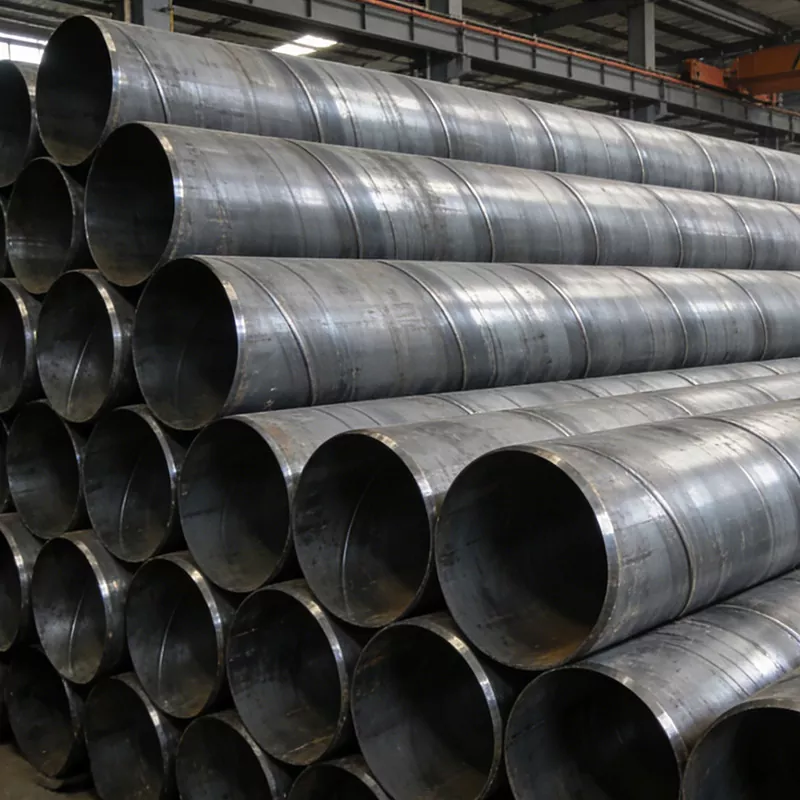

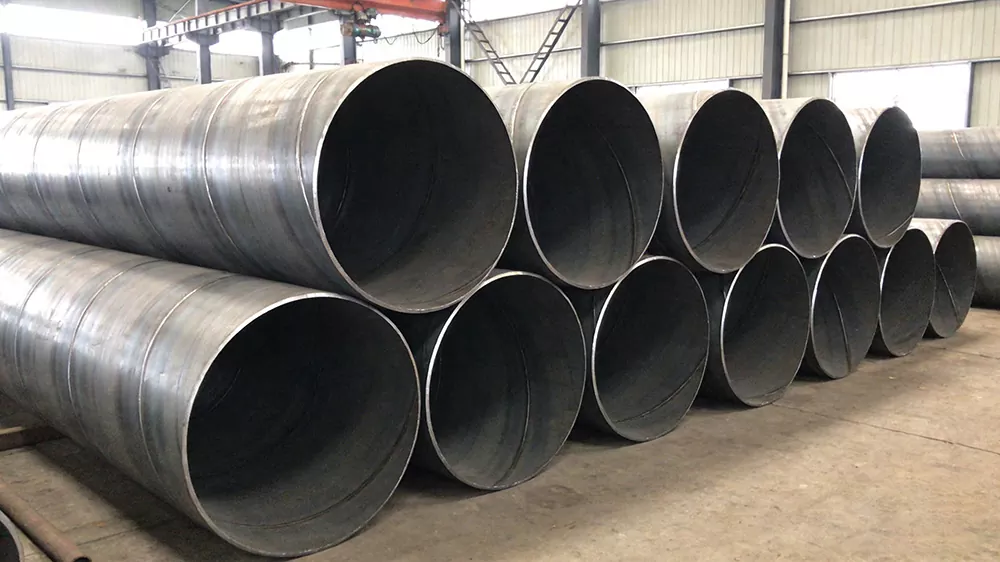

商品イラスト：
