直角角管

順城工場は直角角管の分野で明らかな利点を持っています 。製品の内角半径は≤0.3mm、寸法公差は±0.1mmの精度で、業界標準を大幅に上回っています。 さまざまな材料を生産でき、曲げ強度は15%〜20%増加し、重量は12%〜30%減少します。 レーザー・アークハイブリッド溶接技術の採用により、溶接変形を70%低減し、疲労寿命は200万サイクルを超えます。 フル仕様のカスタマイズ、デジタル柔軟な生産、短納期、厳格な品質管理をサポートし、複数の分野のニーズを満たすことができます。

    内角半径R≦0.3mm、寸法公差±0.1mm以内で製作します。 Ideal for high-rise curtain walls, bridge engineering, and precision machinery requiring flawless assembly and exceptional load-bearing capacity.

    R≦0.3mm 内角半径
    ±0.1mm サイズ許容差
    15%-20% より高い曲げ強度
    12%-30% 軽量化

    直角角管は、従来の丸い角管(R≧1.0mm)とは異なり、正方形または長方形の断面と正確に90°に近い内角(鋭角半径R≦0.5mm)を持つ中空の金属プロファイルです。炭素鋼やステンレス鋼を使用し、冷間曲げ、熱間圧延、押出などにより加工されます。安定した構造と規則的な外観により、高い組み立て精度と機械的特性が要求される B2B プロジェクトに最適です。当社の全製品をご覧ください特殊形鋼カスタム要件に対応します。

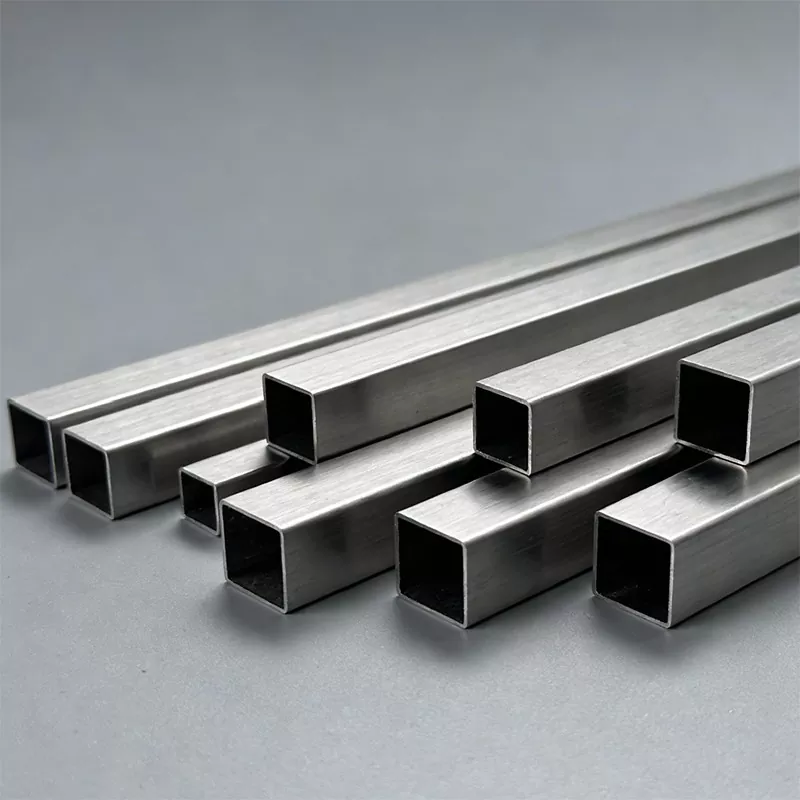

    Right-angle square tube with sharp corners for precision structures

    主な利点と実証済みの事例

    ミリメートルレベルの精度

    高度な冷間成形技術により、内角半径は ≤0.3mm に圧縮され、部品の接合ギャップは ≤0.1mm に制御されます。この精度により、現場での機械加工ステップが直接削減され、組み立て効率が 30% ~ 50% 向上します。

    優れた構造性能

    シャープコーナー角管は従来の丸角管に比べ、ねじり曲げ強度が15%~20%向上します。中空構造により12%~30%の軽量化効果が得られ、材料コストを最適化します。鋼構造物.

    プロジェクト事例: 深センの500メートルのスーパータワー

    耐荷重フレームには耐火角パイプQ345FRを採用しました。シームレススプライシング技術により、600℃での降伏強度保持率70%を達成し、耐火コーティングによる耐火限界3時間を満たす。これにより、従来の工法と比べて耐火ボードの使用量を30%削減し、工期を2か月短縮することができました。

    技術仕様

    以下のパラメータは参考になります。エンジニアリングレビューにより、カスタマイズされたサイズとグレードが利用可能です。

    仕様カテゴリ アイテム 参照パラメータ アプリケーションノート
    セクションサイズ 辺の長さの範囲(正方形) 10mm×10mm~200mm×200mm 小型家具・精密機器向け。カーテンウォール/ブリッジ用の大きいサイズ。
    辺の長さの範囲(長方形) 10mm×20mm~150mm×300mm 棚梁用の一方向曲げ耐性を重視した長方形断面。
    内角の半径(R) 従来の ≤0.5mm。高精度 ≤0.3mm 厳しい精度の組み立て要件を満たします。
    サイズ公差 通常±0.5mm。精度±0.1mm 自動化機器や超高層カーテンウォールに。
    肉厚 従来の厚み 0.8mm~12mm 軽量構造の場合は薄肉、耐荷重性の場合は厚肉となります。
    カスタムの厚さ 最小0.3mm、最大15mm トリムには極薄、ブリッジスティフナーには極厚。
    厚さの許容差 ≤2mm: ±0.05~0.1mm; 2~6mm: ±0.1~0.2mm; >6mm:±0.2~0.3mm 構造応力分布の安定性を確保します。
    材料特性 炭素鋼シリーズ Q235B、Q345B、Q690高張力鋼 Q690 耐力≧690MPa、重荷重・軽量化に最適。
    特殊鋼シリーズ Q345FR耐火鋼 600℃で70%の耐火強度、3時間の耐火性。
    合金シリーズ 304/316 ステンレス鋼、6061 アルミニウム合金 ステンレスは耐食性に優れ、アルミニウムは軽量な屋外用途に適しています。
    技術的パラメータ 成形工程 冷間成形+局部熱処理 応力集中を軽減し、安定性を向上させます。
    溶接技術 レーザーアークハイブリッド溶接 溶接幅 2 mm、変形が 70% 減少、疲労寿命 > 200 万サイクル。
    表面処理 溶融亜鉛めっき、フッ素溶射、アルマイト処理 腐食には亜鉛、耐候性にはフロロカーボン、アルミニウムにはアルマイト。
    機械的性質 曲げ強度 同仕様の丸角パイプに比べ15%~20%UP より均一な応力分布。
    重量減少率 12%~30% 超高層建築や橋梁などの軽量化要求に適応します。
    耐候性 Zinc coating ≥80μm;フルオロカーボン塩水噴霧耐性 ≥1000h 長期間の屋外使用シナリオに適応します。

    カスタマイズとアプリケーションのシナリオ

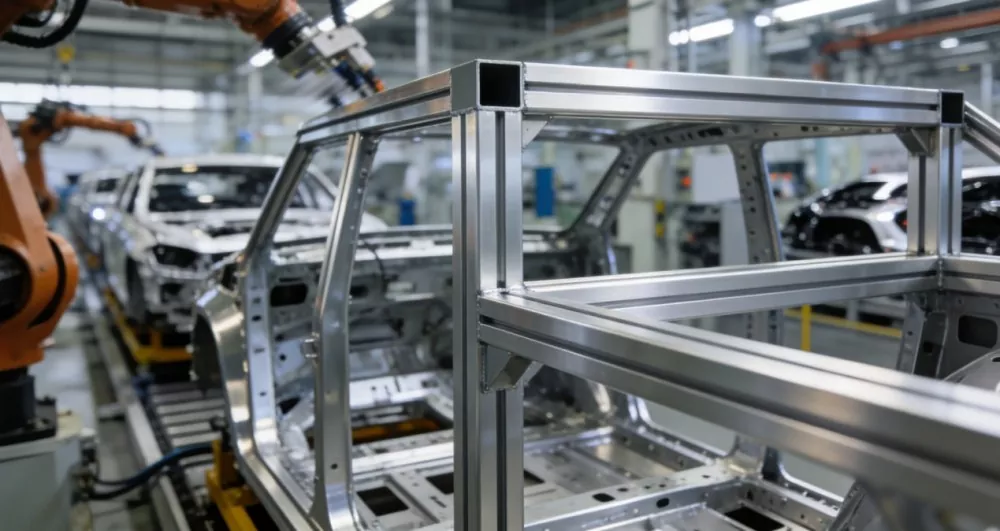

    カスタマイズ機能によりアプリケーションの境界が拡張されます。高張力鋼からアルミ合金、レーザー溶接からフッ素溶射まで、柔軟な組み合わせでB2Bの多様なニーズに応えます。例えば、自動車溶接ロボットのベースには6061アルミニウム合金角管が使用されており、±0.1°の角度誤差制御により正確なガイドレールの取り付けを実現しています。

    Custom right-angle square tube for precision machinery

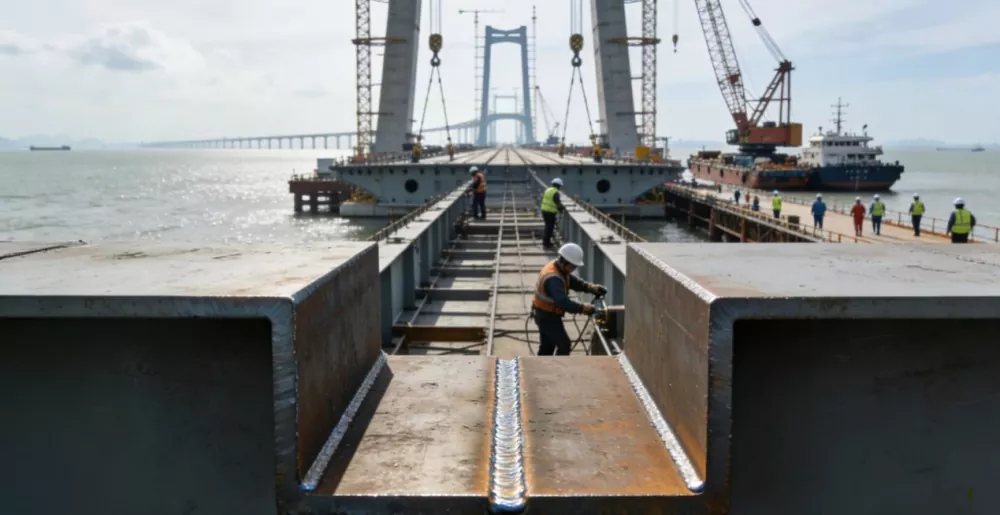

    深中溝形鋼箱桁の補剛材にQ690高強度角管を採用し、単層で1200トンの軽量化を実現しました。レーザー アーク ハイブリッド溶接プロセスの疲労寿命は 200 万サイクルを超え、従来の方法より 50% 長くなります。高層建築物や橋梁、精密機械などでその技術的価値を証明し続けている素材です。

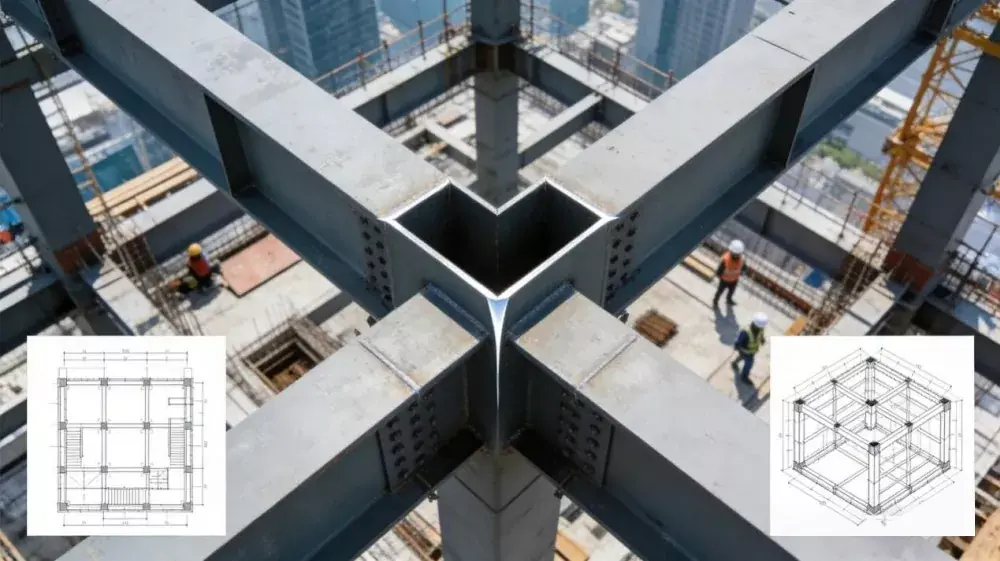

    Right-angle square tube applications in high-rise building construction

    なぜ順辰産業を選ぶのか?

    順辰工業は、従来の業界標準を上回るコア性能と加工精度により、直角角管分野で大きな優位性を持っています。内角半径は0.3mm以下、寸法公差は±0.1mm以内に管理されております。

    Q690高張力鋼やQ345FR耐火鋼など、豊富な材質を取り揃えております。通常品と比べ、曲げ強度が15%~20%向上し、12%~30%の軽量化を実現。私たちはサポートしますフルスペックのカスタマイズデジタルの柔軟な生産モードに依存しています。迅速な納品、厳格な品質管理、完全な検査文書を保証します。大量注文。私たちはとして運営しています工場直接サプライヤー最高のものを保証するためにB2B見積書.

    よくある質問

    1. 直角角管と標準角管の違いは何ですか?

    直角角管の内角半径(R)は0.5mm以下、高精度モデルでは0.3mm以下となります。これは、一般的に R≥1.0mm の丸みを帯びた角半径を持​​つ従来の角管よりも大幅に鋭利です。この鋭利なコーナーにより、シームレスでギャップのないスプライシング (ギャップ ≤0.1mm) が可能になり、高精度の建築および機械用途に最適です。

    2. 大量注文に対応できる材質と鋼種は何ですか?

    炭素鋼シリーズ(Q235B、Q345B、Q690高強度)、特殊耐火鋼(Q345FR)、ステンレス鋼(304/316)、アルミニウム合金(6061)を供給しております。 Q690 は軽量化が必要な高負荷シナリオに強く推奨され、304/316 ステンレス鋼は腐食環境に最適です。

    3. レーザーとアークのハイブリッド溶接は製品にどのようなメリットをもたらしますか?

    当社の直角角管は高度なレーザーアークハイブリッド溶接を採用しています。この技術により溶接幅を約2mmまで狭くし、溶接変形を70%低減し、疲労寿命を200万回以上に向上させました。これにより、特に橋梁エンジニアリングなどの動的荷重環境において、優れた構造的完全性が保証されます。

    4. カスタマイズされた表面処理を提供できますか?

    はい。溶融亜鉛メッキ(優れた耐食性)、フッ素溶射(耐紫外線性、耐候性)、アルマイト処理(特にアルミ合金モデル)を行っております。どちらを選択するかは、屋外での露出条件と美的要件によって異なります。

    5. 大規模プロジェクトの注文のリードタイムはどれくらいですか?

    リードタイムは総トン数、材料グレード、特定の加工要件によって異なります。標準サイズの場合、通常は 15 ~ 25 日かかります。当社はデジタルの柔軟な生産モードを活用して、大規模建設プロジェクトの厳しいスケジュールに合わせて迅速な納期と厳格な品質管理を保証します。

    直角角管のお見積り依頼

    ご希望の寸法、材質グレード(例:Q345B、Q690)、肉厚、表面処理については順成工業までお問い合わせください。当社のエンジニアリング チームがお客様のプロジェクトを検討し、競争力のある工場直接見積もりを提供します。
