アングル鋼が産業プラントのメンテナンスに最適な素材である理由は何ですか?

あらゆる産業プラントを歩いていると、鋭い観察者は、無数の用途で繰り返される見慣れたシルエットに気づくでしょう。山形鋼。パイプラック、アクセスプラットフォームのフレーム、保管システムのブレースをサポートし、構造開口部を補強します。シンプルな形状にもかかわらず、アングル鋼は、ほぼすべての産業分野でプラントのメンテナンスやインフラストラクチャ プロジェクトのデフォルトの材料となっています。問題は、なぜそれが使用されるのかということではなく、なぜそれが他の構造形状よりも一貫して好まれるのかということです。

その答えは、構造効率、設置の柔軟性、材料の入手可能性、そして匹敵するのが難しい費用対効果の組み合わせにあります。アングル鋼は、複数の荷重方向において高い強度対重量比を実現し、簡単な溶接またはボルト締め技術を使用して接続でき、サプライヤー間での互換性を保証する正確な寸法規格に従って製造されています。この記事では、山形鋼を産業プラントのメンテナンスに最適な材料にする技術的特性を検討し、その構造特性、材料仕様、用途の多様性、経済的利点、およびプラント エンジニアとメンテナンス管理者向けの導入上の考慮事項を分析します。

目次

• 1. 構造特性と耐荷重性能
• 2. 材料仕様と製造基準
• 3. プラントインフラにおけるアプリケーションの多様性
• 4. 設置・接合方法
• 5. 費用対効果とライフサイクル価値
• 6. よくある質問（FAQ）
• 7. 結論

1. 構造特性と耐荷重性能

山形鋼の基本的な利点はその形状にあります。 L 字型の断面は 2 つの面で同時に曲げ抵抗を提供し、垂直方向と水平方向の両方の荷重に効果的に耐えます。標準的な等山形鋼セクションは、同じ長さの脚を備えており、X 軸と Y 軸の両方で同じ断面係数を提供します。この対称性により構造計算が簡素化され、荷重の方向に関係なく予測可能なパフォーマンスが保証されます。異なる長さの脚を備えた不等辺山形鋼は、主に一方向に荷重がかかった場合に最適な強度を提供します。

山形鋼の耐荷重能力は、脚の長さ (サイズ)、材料の厚さ (ゲージ)、使用される鋼のグレードなどのいくつかの重要なパラメータによって決まります。以下の表は、産業用メンテナンス用途で使用される一般的な山形鋼セクションの典型的な構造特性を示しています。

標準的な静的荷重に加えて、山形鋼は動的荷重および衝撃荷重条件下でも良好な挙動を示します。対称的な断面により応力が均等に分散され、応力集中や疲労亀裂のリスクが軽減されます。これは、回転機器、マテリアルハンドリング、または熱膨張による振動が構造部材に周期的な負荷を引き起こす可能性があるプラント環境では特に重要です。構造用鋼グレード (通常は ASTM A36 または同等品) の延性により、アングル鋼は破損する前に塑性変形を通じてエネルギーを吸収し、過負荷状態での安全マージンを提供します。で天津順辰宏益企業管理有限公司、当社は、エンジニアリング検証をサポートするための材料認証とトレーサビリティを備えた、これらの構造要件を満たすアングル鋼を供給します。

2. 材料仕様と製造基準

産業用途における山形鋼の信頼性は、確立された材料仕様と製造基準の遵守にかかっています。これらの規格は、化学組成、機械的特性、寸法公差、およびバッチ間で一貫したパフォーマンスを保証する品質保証手順を定義します。産業プラントのメンテナンスで最も一般的に参照される規格は、ASTM A36 (米国)、EN 10025 (欧州)、JIS G3192 (日本) および地域の同等規格です。

ASTM A36 は、北米でアングル鋼用途に最も広く使用されている構造用鋼の規格です。最小降伏強度は 36,000 psi (250 MPa)、引張強度は 58,000 ～ 80,000 psi (400 ～ 550 MPa) と規定されています。この材料は溶接可能で溶融亜鉛メッキに適しているため、さまざまな設置および保護の要件に適応できます。 EN 10025 には複数のグレードが含まれており、産業用途では S235JR と S355JR が一般的です。 S355JR はより高い強度 (降伏 355 MPa) を提供し、より過酷な用途に適しています。

以下の表は、一般的な山形鋼グレードの主な材料特性をまとめたものです。

山形鋼の製造プロセスは、その品質と性能に重要な要素です。熱間圧延は山形鋼を製造するための主な方法であり、鋼ビレットを約 1200°C に加熱し、L 字型の断面を徐々に形成する一連のローラーを通過させます。このプロセスにより、鋼の粒子構造が整列し、重要な耐荷重方向の強度と靭性が向上します。また、圧延プロセスにより、厚さと脚の長さの変動が最小限に抑えられた一貫した表面仕上げが得られ、関連する規格で指定された寸法公差を満たします。

山形鋼の品質保証には、寸法検査 (脚の長さ、厚さ、直角度の測定)、引張試験 (降伏点と終局強度を確認する)、および曲げ試験 (延性を確認する) が含まれます。超音波検査や磁粉検査などの非破壊検査は、重要な用途に適用される場合があります。天津順城宏業企業管理有限公司の工場は、ISO 9001 規格に準拠した品質管理システムを維持しており、産業プラントのメンテナンス用途に供給されるすべての山形鋼の材料認証とトレーサビリティを備えています。

3. プラントインフラにおけるアプリケーションの多様性

産業プラントのメンテナンスにおけるアングル鋼の真の価値は、その用途の広さによって明らかになります。これほど幅広い用途にわたって多用途性と性能の組み合わせに匹敵する構造材料はほとんどありません。典型的な産業施設では、山形鋼があらゆる機能分野で使用され、構造、支持、保護の役割を果たしています。

構造フレームとブレース:アングル鋼は、多くのプラント構造のバックボーンを形成します。中二階、機器プラットフォーム、メンテナンス用アクセス通路の建設に使用されます。これらの用途では、山形鋼の梁が床荷重を支え、同じ材料が横方向のブレースを提供して構造を安定させます。一次梁と二次ブレースの両方に同じプロファイルを使用できるため、材料調達と在庫管理が簡素化されます。以下の表は、一般的なプラント用途のビームとしての山形鋼の耐荷重を示しています。

コンベヤおよびパイプサポートシステム:山形鋼は、パイプ ラック、コンベア サポート、およびケーブル トレイを構築するための標準的な材料です。これらの用途では、アングル鋼は、サポート間に必要な間隔を確保しながら、パイプやコンベヤーの長い走行をサポートするために必要な正確な幾何学的位置合わせを提供します。山形鋼のセクションは、必要なサイズに切断され、ボルト接続用に穴あけされ、必要に応じて溶接されて支持構造を形成します。アングル鋼の使用により、重要なプロセス インフラストラクチャに対する強力で安定した耐振動性のサポート システムが保証されます。

ストレージラックとワークステーション:アングル鋼は、頑丈な保管ラック、ワークステーション、メンテナンスベンチの構築に適した材料です。山形鋼の強度と安定性により、長期間にわたって寸法の安定性を維持しながら、重い荷重を支えることができるラック システムの構築が可能になります。アングルスチールラックに使用されるボルト接続システムにより、保管要件の変化に応じて簡単に調整および再構成できます。

ガードレールと安全柵:プラント環境では安全が最も重要です。アングル鋼は、ガードレール、手すり、機械の保護の建設に広く使用されています。アングル鋼の強度は、衝撃荷重に耐えることができる堅牢な物理的バリアを提供しますが、L 字型の幾何学的な単純さにより、必要な構成に簡単に組み立てることができます。事前に亜鉛メッキされたアングル鋼を利用できるため、耐食性安全システムの構築が簡素化されます。

仮設構造物とサポート:アングル鋼は、プラントの修理やアップグレードの際の一時的なサポート、支保工システム、足場の構築によく使用されます。この材料はボルト接続を使用して迅速に組み立てることができ、接続は再利用のために簡単に分解できます。この再利用性により、山形鋼は一時的なインフラストラクチャのニーズに対して費用対効果の高いソリューションになります。

天津順城宏業企業管理有限公司では、これらすべての用途をサポートするために、幅広いサイズとグレードの山形鋼を供給しています。当社の在庫には、最長 12 メートルの長さの等形山形鋼と不等形山形鋼の両方が含まれており、事前亜鉛メッキ仕上げまたは溶融亜鉛メッキ仕上げのオプションもあります。これにより、お客様はあらゆるプラント保守プロジェクトに必要な資材を単一の信頼できる供給元から確実に入手できるようになります。

4. 設置・接合方法

山形鋼の実用的な利点は、その接合方法の単純さと多用途性によって大幅に強化されます。 L 字型の断面により、両方の脚にアクセスしやすい平らな面があり、ボルト締めまたは溶接を使用して構造的な接続を簡単に作成できます。この結合の容易さにより、設置時間が短縮され、特殊な工具の必要性が最小限に抑えられ、現場での調整が柔軟になります。

ボルト締結:ボルト接続は、プラントのメンテナンス用途における山形鋼の最も一般的な接合方法です。山形鋼の脚はボルトの頭とナットに平らな面を提供し、L 字型の形状により簡単な重ね合わせ接続が可能になります。山形鋼で使用されるボルト締結の主なタイプは次のとおりです。

• ラップジョイント:山形鋼の 2 つのセクションを並べて配置し、ボルトで固定します。これは最も単純で最も一般的な接続であり、長さを延長したり、他の部材に接続したりするために使用されます。
• スプライスプレート付き突合せジョイント:平らなプレート (多くの場合、平らな鋼のセクション) がジョイントを横切って配置され、両方のセクションにボルトで固定されます。これにより、単純な重ねジョイントよりも強力な接続が得られます。
• ガセットプレート接続:平板は複数の部材を接合部で接続するために使用されます。これは屋根トラスや構造フレームによく見られます。

ボルトの種類とサイズの選択は、必要な耐荷重と山形鋼の厚さによって決まります。通常、標準的な高強度構造ボルト (ASTM A325 または同等品) が使用され、ほとんどの産業用途では直径が M10 から M24 の範囲になります。次の表は、さまざまな山形鋼の厚さに対する一般的なボルト サイズを示しています。

溶接接続:溶接は、構造的完全性が重要な永久的な高強度接続に推奨される接合方法です。山形鋼の平らな表面は隅肉溶接に理想的なプラットフォームを提供し、形状により重ね溶接と突合せ溶接の両方が可能になります。適切な溶接プロセスの選択は、材料の厚さと必要な溶接品質によって異なります。山形鋼の一般的なプロセスには、シールド メタル アーク溶接 (SMAW)、ガスメタル アーク溶接 (GMAW)、およびフラックス入りアーク溶接 (FCAW) があります。溶接接続の利点には、高強度 (接続が母材金属と同じくらい強い)、美観の向上 (ボルト頭の突出がない)、振動による緩みに対する優れた耐性が含まれます。

インストールに関する考慮事項:ボルト接続または溶接接続の場合、次の要素を考慮する必要があります。

• 穴の位置合わせ:ボルトにストレスがかからないよう、穴は正確に配置する必要があります。複数の接続にはテンプレートまたは治具を推奨します。
• ボルト締めトルク:ボルトはトルクレンチまたは校正工具を使用して指定されたトルクで締め付ける必要があります。締めすぎるとボルトの破損や山形鋼の破損の原因となります。
• 溶接の準備:健全な溶接を確保するには、溶接する表面は清潔で、錆、塗料、汚染物質がない必要があります。
• フィールド調整:長穴を使用すると、設置中に現場での微調整が可能になります。

ボルト締めと溶接の柔軟性を組み合わせることで、設置作業員のトレーニングを最小限に抑えながら、アングル鋼を迅速かつ経済的に組み立てることができます。これは、ダウンタイムを最小限に抑えるために設置速度が重要となることが多いプラントのメンテナンスで広く使用されるための重要な要素です。天津順城宏業企業管理有限公司では、現場での労力を軽減し、設置を迅速化するために、事前に穴を開けた山形鋼や特注製作を提供しています。

5. 費用対効果とライフサイクル価値

産業プラントのメンテナンスにおいてアングル鋼が広く使用されているのは、単に構造上の性能の問題ではありません。それは経済の問題でもあります。アングル鋼の費用対効果は、調達、製造から設置、メンテナンスに至るまで、材料のライフサイクル全体にわたって実証されています。低い材料コスト、高い可用性、製造の容易さ、および長い耐用年数の組み合わせにより、その使用に説得力のある経済的ケースが提供されます。

材料費:アングル鋼は、キログラムあたりの価格が最も安価な構造用鋼製品の 1 つです。製造に使用される単純な圧延プロセスにより、より複雑な形状に比べて製造コストが低くなります。材料コストが低いということは、山形鋼が特別な予算を必要とせずにさまざまな用途に使用できることを意味します。次の表は、一般的なプラント用途におけるアングル鋼と他の一般的な構造材料のコスト比較分析を示しています。

入手可能性と調達:山形鋼はほぼすべての鋼材供給業者から入手でき、幅広いサイズとグレードで製造されています。このすぐに利用できるということは、プラント保守プロジェクトを長いリードタイムなしでスケジュールして実行できることを意味します。山形鋼の寸法とグレードの標準化により調達が簡素化され、在庫からの直接発注が可能になります。

製造効率:アングル鋼の製造が簡単であることは、コスト面での大きな利点となります。アングル鋼の切断は、標準の鋸引きまたはせん断装置を使用して実行できます。ボルト接続用の穴を開けるのは簡単で、脚の表面が平らなので溶接も簡単です。製造コストとスピードが低いため、プロジェクト全体のコストの削減に貢献します。

長寿命:アングル鋼は、適切に保護されていれば、産業環境で数十年にわたって使用できます。適切な腐食保護 (塗装、亜鉛メッキ、またはエポキシ コーティング) が施されていると、アングル鋼は湿気、化学物質、および環境への曝露による劣化に耐えます。産業プラントにおける山形鋼の耐用年数は、定期的な検査とメンテナンスによって延長できます。

リサイクル可能性:耐用年数が終了した山形鋼は完全にリサイクル可能です。鋼のスクラップ価値はさらなる経済的利益をもたらし、新しい山形鋼の製造におけるリサイクル鋼の使用は循環経済に貢献します。アングル鋼のリサイクル可能性は、大量の解体廃棄物が発生するプラント保守プロジェクトにとって重要な考慮事項です。

プラント エンジニアやメンテナンス管理者にとって、アングル鋼の費用対効果は、メンテナンス プロジェクトの総所有コストの削減につながります。低い材料コスト、簡単な製造、迅速な設置、長い耐用年数の組み合わせにより、山形鋼はプロジェクトのライフサイクル全体にわたって最高の価値を提供します。天津順辰宏業企業管理有限公司では、効率的な生産プロセスを備えた一貫製鉄所からアングル鋼を調達し、産業用途に必要な品質を維持しながら競争力のある価格を確保しています。

6. よくある質問（FAQ）

質問 1: 均等山形鋼と不均等山形鋼の違いは何ですか?

回答: 等辺山形鋼には同じ長さの脚 (例: 50mm x 50mm) があり、両軸に対称的な強度が得られます。不等辺山形鋼には、異なる長さの脚（例：75mm x 50mm）があり、主に一方向の荷重がかかる場合に使用されます。産業プラントのメンテナンスには、多用途性と入手可能性の点から等辺山形鋼が一般的に好まれます。不等辺山形鋼は通常、荷重の方向が固定されている特殊な用途に使用されます。

質問 2: 支持構造に適した山形鋼のサイズを決定するにはどうすればよいですか?

回答: 適切なサイズは、サポートされる荷重、スパン、および必要な安全率によって異なります。山形鋼の構造能力は、脚の長さと厚さの関数である断面係数によって決まります。このプロセスには、予想される荷重の計算、十分な断面係数を提供するサイズの選択、たわみの検証が含まれます。一般的なプラント メンテナンス アプリケーションの場合、計算された最小値から 1 つ上のサイズを選択するのが保守的なアプローチです。多くのエンジニアは、ガイダンスとして鉄鋼サプライヤーの荷重表も参照します。天津順城宏業企業管理有限公司のチームは、構造仕様を提供し、サイジング計算を支援します。

質問 3: 山形鋼は錆びずに屋外用途に使用できますか?

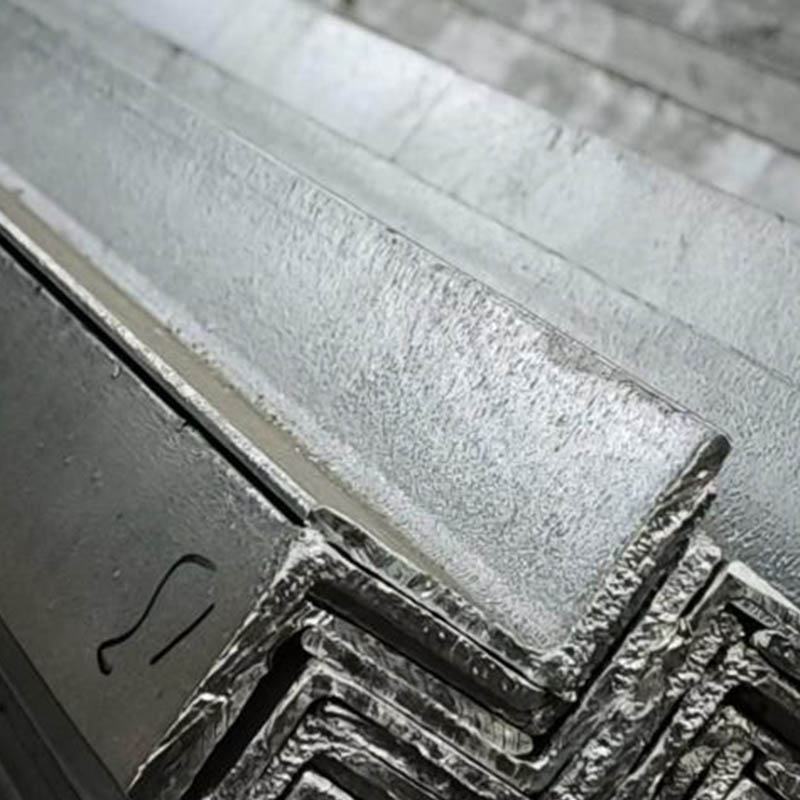

回答: はい、ただし適切な腐食保護が必要です。屋外用途の場合は、山形鋼を溶融亜鉛メッキするか、高性能塗装システムでコーティングする必要があります。溶融亜鉛メッキは最も効果的な腐食保護を提供し、ほとんどの大気条件で 30 ～ 50 年の寿命があります。ステンレス鋼のアングル鋼も腐食性の高い環境で使用できますが、標準の炭素鋼よりも大幅に高価です。

質問 4: アングル鋼セクションの最大の一般的な長さはどれくらいですか?

回答: 標準山形鋼セクションは、圧延機の一般的な最大長である 12 メートルまでの長さで入手できます。より長いスパンの場合は、重ね継手またはスプライス プレートを使用してセクションを接合できます。より長い連続長さが必要な用途の場合は、カスタムの長さを工場に注文できます。

質問 5: アングル鋼を曲げて湾曲した構造を形成できますか?

回答: はい、山形鋼を曲げて曲線部分を形成することはできますが、これは特殊なプロセスです。通常、材料に亀裂や脆弱化を与えることなく、狭い半径を達成するには、熱間曲げが必要です。曲げ加工は、加工硬化や応力集中を避けるために慎重に制御する必要があります。ほとんどのプラント保守用途では、コストと入手可能性の点から山形鋼の直線部分が好まれます。

7. 結論

山形鋼は、構造効率、材料の多用途性、経済的価値の組み合わせにより、産業プラントのメンテナンスに最適な材料としての地位を獲得しました。シンプルなL字型断面により多方向への耐荷重性に優れ、サイズやグレードも豊富に揃っているため、調達や仕様が簡素化されます。山形鋼を溶接またはボルト締めで簡単に接続できるため、迅速な設置が可能になり、プロジェクトのタイムラインが短縮され、プラントのダウンタイムが最小限に抑えられます。山形鋼の費用対効果は、低い材料コスト、効率的な製造、長い耐用年数によって実証され、メンテナンス プロジェクトに最高のライフサイクル価値を提供します。

山形鋼の利点はその技術的特性に限定されません。広く利用可能であり、標準化されており、既存のプラント インフラストラクチャとの互換性があるため、ほとんどのメンテナンスおよび修理プロジェクトにとって合理的な選択となります。この材料の多用途性により、構造フレームから機器サポート、安全システムに至るまで、幅広い用途のニーズに確実に対応できます。

天津順辰宏業企業管理有限公司では、複数の分野の産業顧客にアングル鋼を供給し、材料認証、技術サポート、競争力のある価格を提供しています。当社のチームが材料の選択、サイジング、プロジェクト計画のお手伝いをいたします。あらゆる産業プラントのメンテナンス プロジェクトに対して、山形鋼は実績があり、信頼性が高く、コスト効率の高いソリューションを提供します。
