メタルコンポジットルーフパネル

Shunchen 金属複合屋根パネルは、産業プラント、倉庫、冷蔵倉庫、商業ビル向けの統合屋根ソリューションを提供します。耐久性のある金属スキンと絶縁コア (50 ～ 200 mm) の連続積層を特徴としており、エネルギー効率を最大化しながら現場での余分な層を排除します。 450,000 トンのグループ能力に支えられ、完全なカスタム仕様と短納期を実現します。

主な特長

一体型断熱材

断熱されたコアは金属シートの間に囲まれており、屋根全体に連続的な断熱層を形成します。 PU および PIR コアは、屋根を通る熱伝達を制限することが重要な建物に特に適しています。

必要な金属複合材料屋根パネルの厚さは、建物ごとに 1 つの固定された厚さを使用するのではなく、プロジェクトの断熱目標と地域の気候条件に応じて選択できます。

耐候性金属表面

外側の金属層は、雨、日光、風、大気への暴露に対する最初のバリアとなります。選択されたコーティングシステムは、スチールまたはアルミニウムの基材に保護を追加し、目に見える屋根の仕上げも決定します。

湿気の多い環境、沿岸環境、または化学物質にさらされた環境でのプロジェクトの場合は、予想される腐食条件に応じて基材とコーティングの仕様を選択する必要があります。

構造剛性

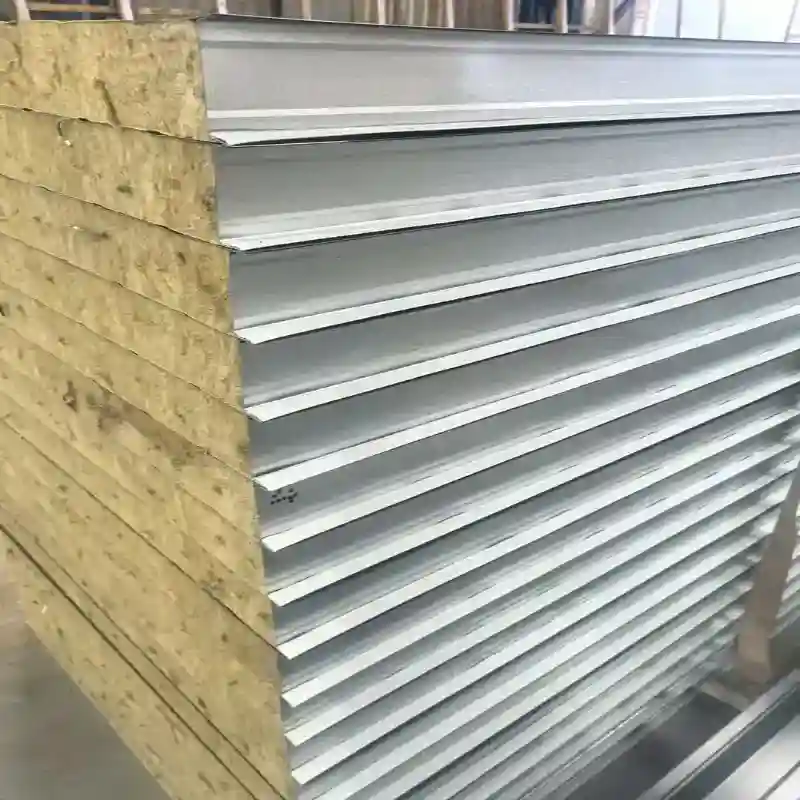

接着サンドイッチ構造は、2 つの金属スキンと硬質または半硬質の絶縁コアを組み合わせたものです。これにより、単一の薄い金属シートよりも厚く、より安定したパネルが作成されます。

パネルの剛性は、コアの種類、パネルの厚さ、金属シートの厚さ、プロファイルの形状、スパン、固定方法によって異なります。したがって、構造屋根の設計では、必要なスパンと荷重条件に従って最終的なパネル構成を選択する必要があります。

屋根の層の削減

金属カバーと断熱材は工場で製造された 1 つのコンポーネントとして供給されるため、屋根システムでは外側の屋根シートと建物の内部の間に別の断熱層を必要としません。

この統合構成により、設置段階の数が減り、屋根建設時の資材の取り扱いが簡素化されます。

カスタム表面の外観

外装および内装の金属シートは、異なるコーティング仕上げと色で提供できます。これにより、屋根の外観を産業施設、商業ビル、倉庫、その他の建築上の要件に合わせることができます。

アプリケーション

工業用ワークショップと工場

金属複合屋根パネルは、完成した金属屋根表面とともに断熱が必要な工場の屋根に使用されます。建物の熱要件と防火要件に応じて、PU、PIR、ロックウール構成を選択できます。

倉庫および物流ビル

倉庫には、一貫したパネル寸法と効率的な設置を備えた広い屋根面積が必要です。鉄骨倉庫や物流施設など広い面積の屋根工事が必要な場合に適したプレハブパネル構造です。

冷蔵施設

冷蔵倉庫および温度管理された建物の場合、断熱特性に応じて PU または PIR コアを選択できます。パネルの厚さは、通常、目標とする室内温度、屋外気候、冷凍負荷、および建物外皮の設計に従って決定されます。

商業および農業用建物

このパネルは、商業用建物、農業用貯蔵施設、家畜用建物、および完成した断熱屋根囲いを必要とするその他の構造物に使用できます。

防火対象の工業用建物

ロックウールコア構成は、プロジェクトで不燃性の特性を持つ鉱物断熱コアが必要な場合に使用できます。最終的な火災分類は、完全なパネル構造と該当する試験基準に従って確認する必要があります。

技術的パラメータ

製品仕様

一般的な厚さの選択

金属複合材屋根パネルの厚さは、建物のタイプのみに基づいて選択するのではなく、必要な熱性能、防火仕様、スパン、地域の気候、構造設計から決定する必要があります。

適用規格

Shuchen は、該当する場合 GB/T 23932-2009 および EN 14509 を含む、指定された中国および国際要件に従ってパネルを製造できます。火災および性能試験は、関連する ASTM またはその他の地域試験方法を含む、該当するプロジェクト仕様に従って手配できます。

耐火分類と熱性能は、金属外板、コア材料、厚さ、接合部、設置構成などのパネル全体の構造に依存するため、正確な規格と試験方法を製造前に確認する必要があります。

生産と品質管理

パネルの連続生産

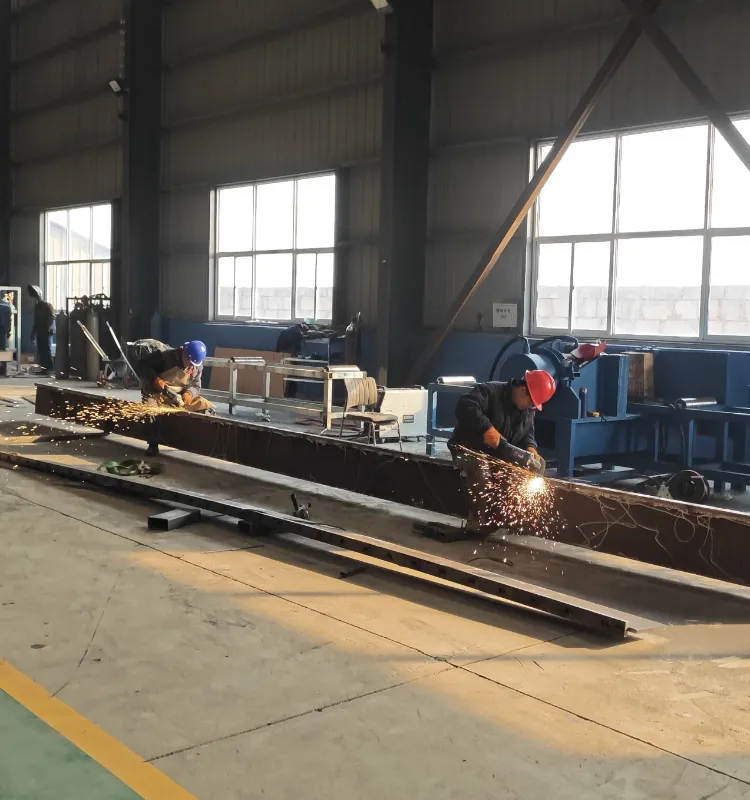

Shunchhen は、自動化された連続複合材生産ラインを使用して、金属シートを形成し、絶縁コアを準備し、結合材を塗布し、層をプレスして一体化されたパネルを形成します。

連続生産により、生産実行全体を通じてパネルの形状と層の配置の一貫性が維持されます。

芯材検査

ラミネートの前に、絶縁コアが必要な材料の種類と仕様に照らしてチェックされます。密度、厚さ、その他の関連特性は、選択したコアと該当する検査要件に従って検証できます。

パネル寸法検査

完成した金属複合材料屋根パネルの厚さ、幅、長さ、輪郭状態、目に見える寸法の偏差がチェックされます。検査は、完成したパネルが承認された製造仕様に一致しているかどうかに焦点を当てます。

接着と表面検査

接着界面は、目に見える剥離や不完全な接着がないか検査されます。梱包前に、金属表面に傷、塗装欠陥、へこみ、その他の目に見える損傷がないか検査されます。

パフォーマンステスト

製品構成とプロジェクトの要件に応じて、テストには熱伝導率、耐火性能、耐曲げ性、その他の関連する性能検証が含まれる場合があります。

独立した検証が必要な輸出注文の場合、合意された検査範囲に従って、SGS や BV などの組織を通じた第三者検査を手配できます。

OEMのカスタマイズ

コアと金属材料の選択

お客様は、プロジェクトの要件に応じて、外側の金属シート、内側の金属シート、および絶縁コアを指定できます。 Shuchen は、カラーコーティングされたスチール、アルミニウム、マグネシウム、マンガン合金、PU、PIR、ロックウール、およびグラスウールをベースにした組み合わせを提供できます。

パネルの厚さと幅

パネルの厚さは、断熱要件や建物の設計に応じてカスタマイズできます。屋根レイアウトや設置方式に合わせて有効幅も調整可能です。

カスタムパネルの長さ

パネルは固定長またはカスタマイズされた長さで製造できます。長さに合わせてカットして生産することで、現場での大規模な切断の必要性が軽減され、パネルの寸法を屋根の形状に合わせることができます。

表面コーティングと色

お客様は塗装の種類、表面仕上げ、色を指定できます。ポリエステルおよびフルオロカーボンコーティングシステムは、さまざまな露出および外観要件に合わせて利用できます。

プレハブ加工

追加の工場加工には、承認された図面に従って、開口部、エッジシーリング、コーナー曲げ、事前穴あけなどが含まれます。これらの作業は、プロジェクトでパネルが設置用に部分的に準備されて到着する必要がある場合、出荷前に完了します。

設置と接続

屋根のレイアウト

設置する前に、屋根構造の位置合わせ、母屋の間隔、レベル、耐荷重の状態を確認する必要があります。金属複合材料屋根パネルの寸法は、屋根に束を持ち上げる前に、承認された屋根レイアウトと照らし合わせて検証する必要があります。

パネルの位置決め

パネルは設計された屋根の方向に沿って配置され、基礎となる母屋によって支えられます。パネルの接合部が屋根材の連続性を決定するため、正しい位置合わせが重要です。

ジョイント接続

隣接するパネルは、設計されたサイドジョイントまたはオーバーラップ構造を介して接続されます。パネル間に隙間ができないように、固定する前にジョイントを完全にかみ合わせて位置合わせする必要があります。

留め具

ファスナーは、指定された固定領域を通して支持構造に取り付けられます。ファスナーのタイプ、間隔、ワッシャーの仕様、固定位置は、プロジェクトの設置図と地域の風荷重要件に従う必要があります。

フラッシングとシール

屋根の端、尾根、谷、貫通部、その他の接合部には、適切な水切りおよびシーリング処理が必要です。これらの領域は連続した屋根表面を遮断するため、水の浸入を防ぐために特に重要です。

設置の詳細は、パネル供給者の設置説明書および構造エンジニアの承認された屋根設計に従う必要があります。

なぜシュンチェンを選ぶのか?

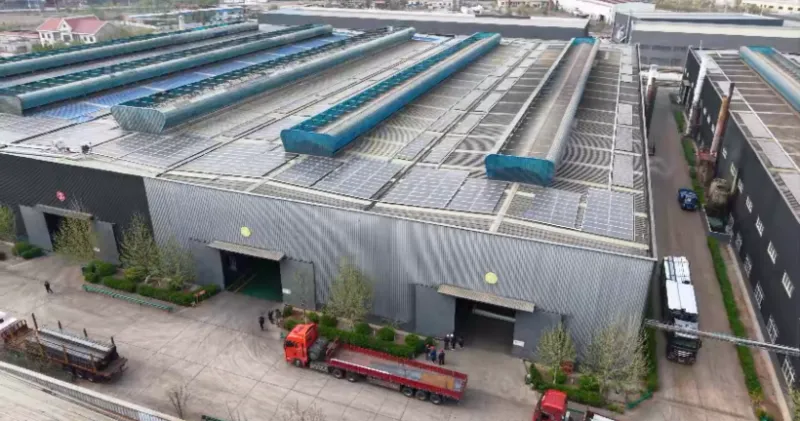

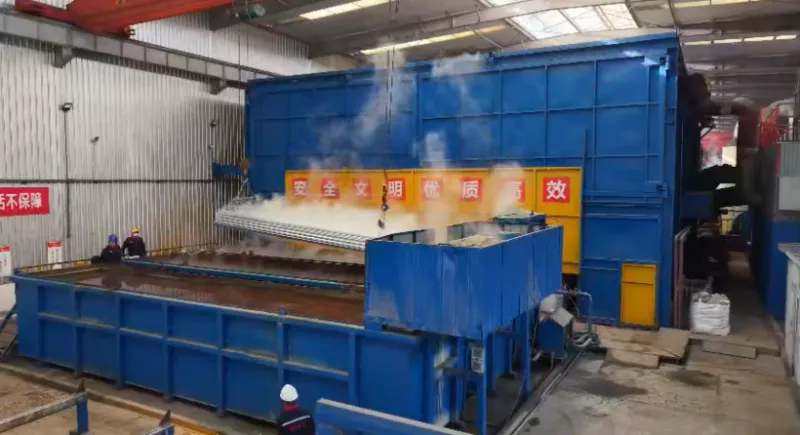

順成は、鋼材加工、塗装、亜鉛メッキ、倉庫保管、物流をカバーする設備を備えた鋼材加工一貫生産拠点から金属複合屋根パネルを供給しています。

このグループは年間45万トンを超える生産能力と、4万平方メートルを超える生産および保管スペースを持っています。複合ルーフ パネルの注文の場合、この製造インフラは、同じサプライ チェーン内での原材料調達、パネル生産、カスタマイズされた加工、検査、梱包、輸出出荷をサポートします。

顧客は生産前にパネルコア、金属シート、厚さ、幅、長さ、コーティング、色、プレハブ要件を指定できます。技術情報はプロジェクト仕様と照らし合わせてレビューされ、注文が生産に入る前に製造構成が確認されます。

輸出注文の場合、Shunchen は必要に応じて工場テスト文書、寸法検査記録、材料文書、および第三者検査を提供できます。海外からのご注文にはFOBおよびCIFの発送手配が可能です。

よくある質問

金属複合屋根パネルと単層金属屋根シートの違いは何ですか？

金属複合屋根パネルには 2 つの金属層の間に断熱コアが含まれていますが、単層屋根シートは主に屋外の耐候性カバーを提供します。したがって、複合構造は、屋根ふきと断熱の機能を 1 つのプレハブ部品に組み合わせています。

複合屋根パネルにはどのコアを選択する必要がありますか?

断熱性が主な要件である場合は、PU と PIR が一般的に選択されます。ロックウールは、防火性能と鉱物ベースの断熱材が重要なプロジェクトに適しています。断熱性と防音性が必要な場合は、グラスウールを検討できます。最終的な選択は、プロジェクトの熱仕様と防火仕様に従う必要があります。

どのようなパネルの厚さが利用可能ですか?

一般的な厚さには、50、75、100、150、200 mm があります。必要な熱性能とプロジェクト設計に応じて、他の厚さについても議論できます。

パネルの長さはカスタマイズできますか?

はい。パネルは、6 m や 12 m などの固定長で供給することも、屋根のレイアウトや輸送要件に応じて指定の長さに切断することもできます。

外装色や塗装のカスタマイズは可能ですか？

はい。ポリエステル、フルオロカーボン、その他の指定されたコーティングシステムを供給できます。利用可能なコーティング システムやプロジェクトの要件に応じて色をカスタマイズすることもできます。

アルミニウム、マグネシウム、マンガンのパネルを提供できますか?

はい。アルミニウム、マグネシウム、マンガンの合金シートは、適切な複合ルーフ パネル構成の金属表面として使用できます。屋根の設計に応じて、下地の厚さやパネルの構造を確認する必要があります。

出荷前に開口部の加工はしてもらえますか？

はい。承認された製造図面に従って、開口部、エッジシール、曲げ、および事前穴あけを手配できます。

見積もりにはどのような情報が必要ですか?

必要な情報には通常、屋根面積またはパネルの数量、パネルの厚さ、コアの材質、金属板の種類と厚さ、有効幅、パネルの長さ、塗装、色、設置要件、および配送先が含まれます。屋根図面は、お客様から数量計算やプレハブ加工が必要な場合に便利です。

第三者による検査を手配してもらえますか？

はい。 SGS、BV、またはその他の合意された第三者による検査は、購入契約で指定された検査範囲に従って手配できます。
