アングル鋼が送電鉄塔建設に最適な理由は何ですか?

地平線にそびえ立つ送電鉄塔は、現代文明の静かな支柱です。長距離にわたって電力を伝送し、都市、産業、家庭を結びます。これらの印象的な構造物は、効率性と復元力を備えたエンジニアリングの驚異であり、異常気象、重い氷の荷重、容赦ない風の力に耐えるように設計されています。これらの塔の材料の選択は任意ではありません。それは、強度、重量、コスト、寿命のバランスを考慮して慎重に計算された決定です。 1 世紀以上にわたり、送電塔の建設に常に選ばれてきたのは 1 つの材料です。山形鋼。電化の初期から今日の超高圧ネットワークに至るまで、アングル鋼は、凍ったツンドラから灼熱の砂漠に至るまで、最も過酷な条件下でその信頼性を証明してきました。

L 字形の断面を持つ構造用鋼である山形鋼は、送電塔の建設に独特に適した特性の組み合わせを提供します。高い強度対重量比により、材料の使用量を最小限に抑えながら構造の完全性を最大限に高める、高くて細いタワーの設計が可能になります。ボルト締めまたは溶接できるため、離れた場所での迅速な製造と組み立てが可能になります。その耐久性により、これらの重要なインフラストラクチャ資産は最小限のメンテナンスで数十年にわたって運用できることが保証されます。この記事では、山形鋼が送電塔建設に比類のない選択肢であり続ける、技術的、経済的、実践的な具体的な理由を詳しく掘り下げていきます。山形鋼を業界標準にする材料特性、設計上の利点、製造プロセス、物流上の考慮事項を調査し、エンジニアやプロジェクト マネージャーに次の送電線プロジェクトに適切な材料を指定するために必要な洞察を提供します。

目次

• 1. アングル鋼とは何ですか?なぜ送電塔に使用されるのですか?
• 2. アングル鋼はどのような構造特性によりタワー建設に最適ですか?
• 3. アングル鋼はどのようにコスト効率と経済的利点をもたらしますか?
• 4. プロジェクトの成功において、製造と組み立ての容易さはどのような役割を果たしますか?
• 5. 送電塔アングル鋼の主な技術仕様は何ですか?
• 6. よくある質問（FAQ）
• 7. 結論

1. アングル鋼とは何ですか?なぜ送電塔に使用されるのですか?

アングル鋼は山形鋼または L ブラケットとも呼ばれ、断面が「L」の字型をした構造用鋼製品です。鋼片を熱間圧延または冷間成形して90度の角度形状に製造されます。アングルの 2 本の脚は通常、長さが等しいか等しくなく、さまざまな耐荷重要件を満たすためにさまざまな厚さを使用できます。標準形状の等脚山形鋼は、送電鉄塔の建設に最もよく使用されます。 L 字型の断面は、重量に比べて高い慣性モーメントと高い断面係数を提供し、曲げやねじりの力に抵抗するための非常に効率的な構造要素となります。

送電塔の建設における山形鋼の使用は、最初の長距離送電線が建設されていた 19 世紀後半にまで遡ります。初期の塔は錬鉄や鋳鉄で作られることが多かったのですが、これらの材料は重くて脆く、製造が困難でした。山形鋼は、強度重量比が高く、ボルトやリベットを使用して簡単に製造できるため、すぐに最適な材料となりました。高強度、低合金鋼の導入によりアングル鋼塔の性能がさらに向上し、より高く、より長いスパンの塔の建設が可能になりました。

アングル鋼が送電鉄塔建設の主要な材料であり続ける理由はいくつかあります。

• 構造効率:L 字型は圧縮と引張の両方で優れた構造性能を発揮し、送電塔が受けるさまざまな荷重条件に適しています。
• モジュール性:アングル鋼鉄塔は、工場で簡単に製造し、現場で組み立てることができる標準的なモジュール式コンポーネントで構築されています。
• 固定性:アングル鋼の平らな表面により、ボルトまたは溶接で簡単に接続できるため、組み立てプロセスが簡素化され、建設時間が短縮されます。
• 耐久性:山形鋼は適切に亜鉛メッキされると、優れた耐腐食性を発揮し、過酷な環境でも長寿命を保証します。
• 費用対効果:アングル鋼は製造と輸送が比較的安価であるため、大規模なインフラプロジェクトにとって経済的に実行可能な選択肢となっています。
• 現場での修理可能性:アングル鉄塔の損傷は、損傷した部材を交換したり、既存の部材を補強したりすることで、現場で簡単に修復できます。

で天津順辰宏益企業管理有限公司、当社は10年以上にわたり、送電鉄塔プロジェクト向けに高品質の山形鋼を供給してきました。当社の工場は最高水準のアングル鋼を生産し、各部品が動力伝達業界の厳しい要件を満たしていることを保証します。当社は、配電網の信頼性が使用される材料の品質に依存することを理解しており、最高の期待に応える山形鋼を提供することに尽力しています。業界における当社の豊富な経験により、特定のプロジェクト要件に合わせて直角鋼を指定するために必要な技術サポートと製品知識をお客様に提供できます。

2. アングル鋼はどのような構造特性によりタワー建設に最適ですか?

山形鋼が送電鉄塔に最適な材料である理由を理解するには、その構造特性を詳細に調べることが不可欠です。送電鉄塔は、鉄塔自体の自重、導体とがいしの重量、鉄塔と導体にかかる風荷重、寒冷地での氷荷重、一部の地域では地震荷重など、複雑な組み合わせの荷重にさらされます。タワーは、過度のたわみや破損を生じることなく、これらの荷重に耐えるように設計する必要があります。山形鋼の構造性能は、その材料特性と幾何学的形状の直接的な結果です。

強度対重量比:強度重量比は構造設計における重要な要素です。高い強度対重量比を備えた材料により構造を軽量化できるため、基礎への負荷が軽減され、材料コストが削減されます。アングル鋼は、特に高強度、低合金鋼で作られた場合、優れた強度重量比を示します。これは、L 字型の断面により、所定の重量に対して高い慣性モーメント (曲げに対する抵抗力) と高い断面係数 (応力に対する抵抗力) が得られるためです。この効率が、山形鋼が丸棒や平鋼などの他の構造形状よりも好まれる主な理由です。

座屈抵抗:タワー内の圧縮部材は、座屈に対して脆弱です。座屈とは、細い部材に過負荷がかかると突然起こる壊滅的な破損です。アングル鋼の L 字型断面は、座屈に対する部材の抵抗の尺度となる高い回転半径を提供します。これは、座屈が懸念される前に、山形鋼の圧縮部材をより長い有効長で設計できることを意味します。ダブルアングル部材（背中合わせに配置された 2 つのアングル鋼セクション）の使用により、座屈耐性がさらに向上し、より高く、よりスリムなタワーの設計が可能になります。

ねじり抵抗:送電塔は、不均一な風力や導体の氷荷重によって引き起こされるねじり荷重にさらされることがよくあります。山形鋼の L 字型断面は、閉じた断面ほど効率的ではありませんが、ある程度のねじり抵抗を提供します。ねじれを軽減するために、タワーの設計には通常、ブレーシングと三角形分割が組み込まれています。

局所的な座屈 (脚):山形鋼の個々の脚は、高い圧縮応力がかかると局所的に座屈する可能性があります。脚の幅と厚さの比率は、局所的な座屈を防ぐために注意深く制御されています。米国鉄鋼構造協会 (AISC) 仕様などの規格では、部材が局部的な座屈によって破損しないように、これらの比率に制限が設けられています。幅と厚さの比と材料の降伏強度を組み合わせることで、山形鋼が降伏によって破損するか局部的な座屈によって破損するかが決まります。

疲労耐性:送電塔は風による周期的な荷重を受け、場合によっては導体のギャロップによる荷重を受けます。アングル鋼の耐疲労性は、接続が適切に設計および製造されていれば、一般に良好です。ボルト接続は、荷重を複数のボルトに分散するため、疲労亀裂の防止に特に効果的です。

以下の表は、送電塔の建設に使用される山形鋼の典型的な機械的特性をまとめたものです。

3. アングル鋼はどのようにコスト効率と経済的利点をもたらしますか?

アングル鋼の経済的利点は、送電鉄塔市場におけるアングル鋼の優位性の主要な要因です。重要なのはキログラムあたりの価格だけではありません。これは、材料費、製造費、輸送費、設置費、タワーの耐用年数にわたるメンテナンス費を含む、プロジェクトの総コストのことです。山形鋼は、これらすべてのカテゴリーにわたって好ましいバランスを提供し、大規模な送電線プロジェクトにとって最も経済的に実行可能な選択肢となります。

材料費の削減:山形鋼は確立された製造プロセスを使用して大量に生産されるため、キログラムあたりのコストが比較的低く抑えられます。原料（鉄鉱石、鉄くず）が豊富で、生産効率が高い。アルミニウムや複合材料などの他の構造材料と比較して、山形鋼は強度単位あたりのコストが大幅に低くなります。

製造および組立コストの削減:山形鋼のL型断面により、製作・組立が容易です。標準化により効率的な製造プロセスの開発が可能になり、切断、穴あけ、溶接に必要な労力が軽減されます。溶接接続ではなくボルト接続を使用することで、現場での組み立てが簡素化され、すべての接続点に高度なスキルを持った作業者が必要なくなります。これにより、設置時間が短縮され、建設コストが削減されます。

輸送コストの削減:アングル鋼は比較的密度が高いですが、強度対重量比が高いため、所定の体積にかなりの量の材料を詰め込むことができます。これにより、工場から建設現場まで鋼材を輸送するコストが削減されます。アングル鋼鉄塔はモジュール式であるため、効率的な梱包と輸送が可能になり、無駄なスペースが最小限に抑えられます。

最小限のメンテナンスコスト:アングル鋼は適切に亜鉛メッキされていると、タワー劣化の主な原因の 1 つである耐食性に優れています。溶融亜鉛めっきプロセスは、鋼を何十年にもわたって保護する耐久性のあるコーティングを提供します。これにより、継続的なメンテナンスや修理の必要性が減り、より頻繁な検査やメンテナンスが必要な他の材料に比べてコスト面で大きなメリットがあります。

現場での修理可能性:アングル鋼鉄塔のモジュール設計により、現場で簡単に修理できます。部材が損傷した場合は、タワー全体を交換することなく、新しい部材と交換できます。これは、一度設置されると修理が難しい鋳造または溶接構造に比べて大きな利点です。この現場での修理可能性により、プロジェクトの全体コストが削減され、タワーの耐用年数が延長されます。

送電塔のさまざまな構造材料のコストを比較すると、山形鋼の経済的利点が明らかです。

天津順辰宏益企業管理有限公司では、大規模インフラプロジェクトによる経済的圧力を理解しています。当社はお客様と緊密に連携し、品質に妥協することなくプロジェクトの予算を満たす、費用対効果の高いアングル鋼ソリューションを提供します。当社の効率的な製造プロセスと豊富な在庫により、競争力のある価格と短納期の提供が可能になります。当社と提携することで、お客様は送電塔プロジェクトで大幅なコスト削減を達成できます。

4. プロジェクトの成功において、製造と組み立ての容易さはどのような役割を果たしますか?

製造と組み立ての容易さは、送電線プロジェクト、特に遠隔地やアクセスが困難な場所のプロジェクトの成功にとって重要な要素です。アングル鋼鉄塔は、効率的な製造と迅速な組み立てを目的に設計されており、コストの削減、プロジェクトの完了の迅速化、遅延のリスクの軽減につながります。

製造プロセス:アングル鋼製送電塔の製造は、高度に標準化されたプロセスです。まず山形鋼を必要な長さに切断し、接続用の穴を開け、場合によってはサブアセンブリを溶接します。その後、部材は腐食から保護するために溶融亜鉛メッキされます。亜鉛めっきプロセスは、屋外環境で山形鋼を保護するための確立された費用対効果の高い方法です。プロセスの標準化された性質により、高品質で一貫した製造が可能になります。

ボルト締結:アングル鉄塔の接続の大部分は溶接ではなくボルトで固定されています。これは、製造と組み立ての両方を簡素化するための意図的な設計選択です。ボルト接続は製造が容易で、特殊な機器の必要性が少なく、現場での組み立てが簡単です。高強度ボルトを使用することで、接続する部材と同様の強度を確保します。ボルトとナットのサイズを標準化することで、必要な部品点数を減らし、在庫管理を簡素化します。

組み立てプロセス:アングル鋼鉄塔の組み立ては、熟練した作業員によって実行できる明確に定義されたプロセスです。タワーは通常、移動式クレーンまたはヘリコプターを使用して建設されます。最初のステップは基礎を設置し、次にタワーをセクションに分けて組み立てます。タワーのモジュール設計により効率的な組み立てが可能になり、標準化された接続によりタワーが正しく位置合わせされていることを簡単に確認できます。組み立てプロセスは比較的速いため、現場での作業時間が最小限に抑えられます。

組み立て前:多くの場合、タワー部分は地上で事前に組み立てられ、その後、所定の位置に持ち上げられます。これにより、高所での作業が軽減され、安全性と効率が向上します。地上レベルでの事前組み立てにより、検査と位置合わせが容易になり、エラーのリスクが軽減されます。

フィールド調整可能性:ボルト接続により、現場での調整も可能です。位置がずれている場合は、接続を緩め、締め直すことで問題を修正できます。この柔軟性は、平坦でない地形や基礎のわずかな変化に対処する場合に非常に重要です。この調整機能は、一度設定すると調整できない溶接構造に比べて重要な利点です。

製造と組み立ての容易さの影響を説明するために、次の 2 つの送電塔プロジェクトの比較を考えてみましょう。1 つは山形鋼を使用し、もう 1 つは標準化されていない材料を使用します。

順城にある当社の工場には、CNC 穴あけラインや自動鋸引きシステムなどの高度な製造設備が備えられており、高品質で効率的な生産を保証します。また、お客様が組立プロセスを合理化できるよう、詳細な製造図面と組立説明書も提供しています。当社は品質と効率に重点を置いており、お客様が予定どおり予算内でプロジェクトを完了できるよう支援し、信頼性の高い送電インフラストラクチャの確実な実現を実現します。

5. 送電塔アングル鋼の主な技術仕様は何ですか?

送電鉄塔プロジェクトに適切な山形鋼の仕様を選択するには、関連する規格、必要な機械的特性、および特定の設計上の考慮事項を詳細に理解する必要があります。技術仕様は、タワーが構造的に健全で耐久性があり、業界標準に準拠していることを保証する必要があります。主要な仕様には、材料グレード、寸法、公差、コーティング、およびテスト要件が含まれます。

材料グレード:材料グレードは、鋼の化学組成、降伏強さ、引張強さ、および延性を定義します。送電塔アングル鋼に最も一般的に使用される材料グレードは次のとおりです。

• Q235B:一般建築用として最も広く使用されている低炭素鋼材種です。降伏強さは 235 MPa、引張強さは 375 ～ 500 MPa です。ほとんどの送電塔用途に適しています。
• Q345B:これは、降伏強さ 345 MPa の高強度、低合金鋼です。より優れた強度対重量比を実現し、より高いタワーやより重い荷重がかかるタワーによく使用されます。
• Q420B:これはさらに強度の高い鋼で、超高圧鉄塔などの最も要求の厳しい用途に使用されます。

寸法:山形鋼の寸法は構造設計にとって重要です。脚の長さ、脚の厚さ、内径がすべて指定されています。サイズは通常、ミリメートルで表されます (たとえば、100x100x10 は、脚の長さが 100 mm、脚の厚さが 10 mm、脚が等しいことを意味します)。互換性を確保するために寸法が標準化されています。

幾何公差:山形鋼の製造公差は、組み立て中に部材が正しく嵌合することを保証するために重要です。公差には、真直度、ねじれ、コーナー半径が含まれます。ボルト締結が適切に機能するには、これらの公差を遵守することが不可欠です。

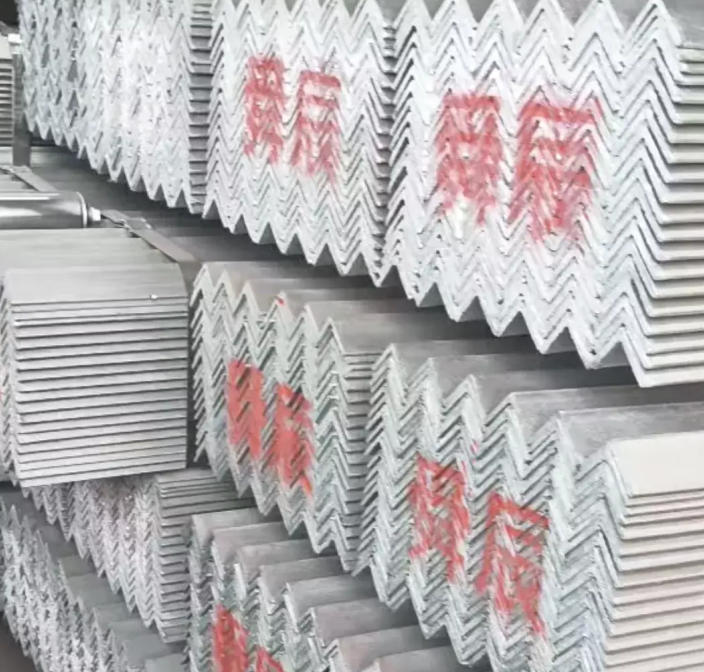

コーティング：トランスミッションタワー山形鋼の標準塗装は溶融亜鉛メッキです。亜鉛メッキプロセスは、鋼を腐食から保護する耐久性のある亜鉛コーティングを提供します。亜鉛めっきコーティングの厚さは、通常はマイクロメートル (µm) 単位で指定されます。適切な腐食保護を確保するには、最低 85 μm のコーティング厚さが必要です。

テスト:山形鋼は、指定された機械的特性を満たしていることを確認するためにテストする必要があります。試験には、引張試験、曲げ試験、衝撃試験（シャルピーVノッチ）が含まれます。試験により、鋼が用途に適していることが確認されます。

次の表は、典型的な送電塔山形鋼の主要な技術仕様をまとめたものです。

シュンチェンではこれらの仕様を厳格に遵守し、供給するすべての山形鋼が最高の品質と性能基準を満たしていることを保証します。当社の品質管理プロセスには、原材料の検証から最終製品の検査に至るまで、生産のあらゆる段階で厳格なテストと検査が含まれます。この品質への取り組みは、お客様が建設する送電鉄塔の安全性と信頼性を確保するために不可欠です。

6. よくある質問（FAQ）

質問 1: 亜鉛メッキ山形鋼送電塔の標準的な寿命はどれくらいですか?

回答: 適切に設計、製造され、亜鉛メッキされた山形鋼の送電塔は 50 年以上の寿命があります。溶融亜鉛めっきコーティングは優れた耐食性を提供しますが、これがタワーの寿命を制限する主な要因です。塩分濃度の高い沿岸地域などの過酷な環境では、寿命が若干短くなる可能性がありますが、定期的な検査と時折のメンテナンスにより耐用年数を延ばすことができます。

質問 2: 送電塔山形鋼に使用される一般的な材料は何ですか?

回答: 最も一般的に使用される材料は、炭素鋼と低合金構造用鋼です。グレード Q235B は標準用途に最も広く使用され、Q345B および Q420B は高強度用途に使用されます。選択は、タワーに必要な強度、重量、コストによって異なります。材料は、指定された降伏強度と衝撃靱性の要件を満たしている必要があります。

質問 3: 山形鋼はあらゆるタイプの送電塔に適していますか?

回答: はい、アングル鋼は、サスペンション タワー、テンション タワー、アングル タワーなど、幅広い送電鉄塔に使用されています。その多用途性と構造効率により、単純な 2 本脚のタワーから複雑な複数脚のタワーまで、さまざまなタワー構成に適しています。アングル鋼のモジュール設計により、さまざまな構成のタワーの建設が可能になります。

質問 4: 丸鋼や管状鋼と比較した山形鋼の利点は何ですか?

回答: 山形鋼には、強度重量比が高く、ボルト接続が容易で、製造および組立コストが低いなど、いくつかの利点があります。山形鋼の平らな表面は、曲面よりも穴あけやボルト締めが簡単です。 L 字型の断面により、重量に比べて高い慣性モーメントが得られ、必要な材料の量が削減されます。一部の用途には丸鋼または管状鋼を使用できますが、ほとんどの送電塔ではアングル鋼が最もコスト効率の高い選択肢です。

質問5: 送電鉄塔用山形鋼はどのようにして作られるのですか?

回答: 製造プロセスには、山形鋼を必要な長さに切断し、ボルト接続用の穴を開け、場合によってはサブアセンブリを溶接するなど、いくつかのステップが含まれます。その後、部材には溶融亜鉛メッキが施され、腐食から保護されます。最後のステップでは、完成したコンポーネントの品質と設計仕様への準拠を検査します。

7. 結論

送電鉄塔建設における山形鋼の優位性は偶然ではありません。構造効率、費用対効果、製造の容易さ、現場での耐久性のユニークな組み合わせにより、世界中のエンジニア、プロジェクト マネージャー、公益事業会社にとって明確な選択肢となっています。鋼自体の機械的特性からモジュール設計の経済的および実用的な利点に至るまで、山形鋼は堅牢かつ適応性のあるソリューションを提供し、世界中の送電プロジェクトの多様な要件を満たします。 L 字型の断面は高い強度重量比を実現し、材料の使用量を最小限に抑えながら高くて細いタワーを実現できます。山形鋼の標準化により、効率的な製造、迅速な組み立て、簡単なメンテナンスが容易になり、プロジェクト全体のコストが削減されます。

天津順辰宏業企業管理有限公司は、送電鉄塔プロジェクト向け山形鋼の信頼できるサプライヤーであることを誇りに思っています。品質、精度、顧客満足に対する当社の取り組みにより、当社は世界中の送電会社やエンジニアリング会社から選ばれるパートナーとなっています。当社は、電力網の信頼性において高品質の山形鋼が果たす重要な役割を理解しており、最高の性能基準を満たす製品を提供することに専念しています。

新しい送電線プロジェクトを計画している場合でも、既存の送電線プロジェクトをアップグレードまたは保守する必要がある場合でも、当社のアングル鋼製品のラインナップをぜひお試しください。当社の経験豊富なチームが、製品の選択、技術サポート、物流調整をお手伝いいたします。

天津順辰宏益企業管理有限公司に今すぐお問い合わせください山形鋼の要件について話し合い、当社の製品が送電鉄塔プロジェクトの成功にどのように貢献できるかを確認してください。
